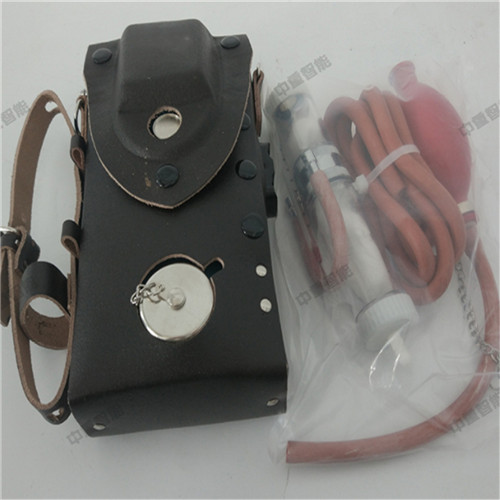

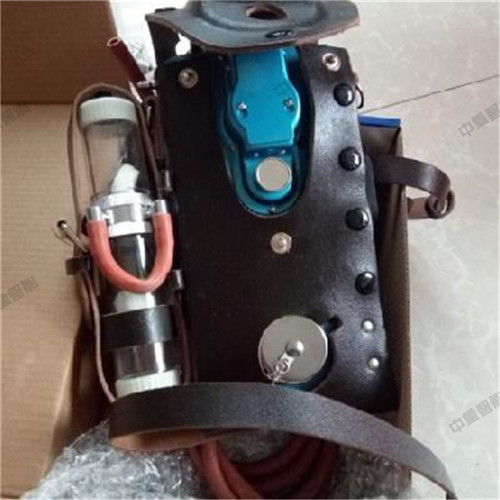

CJG10(A)光干式甲烷測定器

光干式甲烷測定器工作原理

由光源發出的散射光經聚光鏡聚焦的光束到達平面鏡，其中一部分光束通過平面鏡反射，經氣室的空氣到達折光棱鏡，折光棱鏡將其折射回另一側的空氣室后回到平面鏡并折射到后表面的反射膜上，通過反射膜反射到棱鏡后經偏折進入望遠鏡系統。另一部分光束折射入平面鏡后，在其后表面反射膜反射，穿過氣室的甲烷經折光 棱鏡反射又回經甲烷室到平面鏡，經平面鏡的反射后與上述部分光束一同進入反射棱鏡，經偏折進入望遠鏡系統。由于光程差的結果，在物鏡的焦平面上產生干涉條紋，通過目鏡既能觀察到干涉條紋。當甲烷室與空氣室都充滿相同的氣體時，干涉條紋位置不移動，但當甲烷抽進甲烷室，由于光束通過的介質發生改變，干涉條紋相對原位置移動一段距離。測量這個位移量，便可知甲烷在空氣中的含量。
