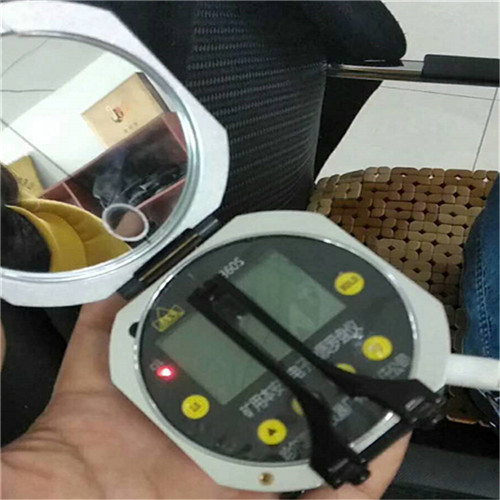

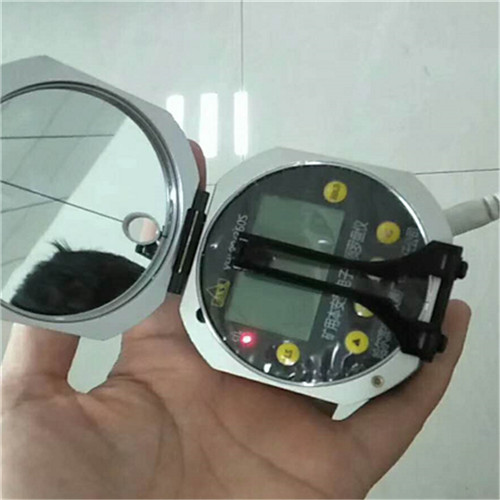

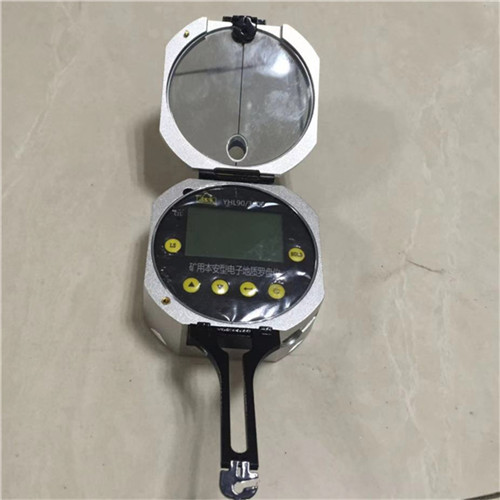

YHL90/360S礦用本安型電子地質羅盤儀

地質羅盤儀產品介紹：

電子地質羅盤儀是利用磁場測量方位的儀器，對于外界干擾磁場和地球磁場，羅盤無法做到實時、準確的區分，在使用中為羅盤提供干擾磁場小的環境是保證羅盤精度的關鍵，在復雜的環境磁場中，會影響羅盤測量數據的準確性。
一、數據含義
方位角：是從某點的指北方向線起，依順時針方向到目標方向線之間的水平夾角。橫滾角：儀器水平放置，繞縱向中心軸線旋轉就是橫滾角。
即把儀器正向水平放置，
當儀器在左、右方向傾斜形成的角度。俯仰角：儀器水平放置，繞橫向中心軸線旋轉就是俯仰角。 即把儀器正向水平放置，當儀器在前、后方向傾斜形成的角度。
磁偏角：地理方位與磁方位的偏差角度值，地理位置不同，磁偏角有所不同。氣壓、海拔、溫度：是指儀器當前環境參數。

相對高度：是指選定一個參考面，移動儀器所產生高度。操作菜單進入到“相對高度”顯示頁面，此時顯示數值為0，即 以此刻的高度作為0參考面，不要更換顯示頁面，然后帶著儀器向上或向下移動，會顯示基于參考面的高度。
二、用途、適用范圍及工作原理
本產品是一款便攜式、本安型的三維激光電子地質羅盤儀，可實時顯示方位角、橫滾角、俯仰角。為方便野外測量，又增加了氣壓、海拔、溫度的輔助測量，是地質工作者必備的使用工具。
本產品采用3軸磁阻傳感器、3軸加速度傳感器、3軸陀螺儀傳感器、氣壓傳感共同組成10軸的傳感器組，以ARM處理器為核心，外圍輔以LCD、鍵盤、電源管理、激光指向等共同組成。
本產品通過磁阻傳感器獲得地磁場強度，通過加速度傳感器獲得重力加速度，通過陀螺儀獲得角速度。這三種傳感器的原始數據在ARM核心處理器做姿態解算：濾波、補償、數據融合，最后得出方位角、橫滾角、俯仰角，通過LCD可以實時顯示出來。這種三維的設計相比平面電子羅盤具備很大的優勢，由于做了傾角補償功能，在測量方位角時不必保持設備的水平放置，也能得出精確地測量數據。
本產品還內置了氣壓芯片作為輔助測量，經過處理器的校正和補償可實時獲得氣壓和溫度數值，由氣壓可換算出海拔高度。氣壓、溫度、海拔也可以在LCD上顯示。
本產品的低功耗設計，延長了電池的續航時間；外殼設計具備防塵、防潮功能和其他輔助測量功能；簡潔的菜單設計、使用的軟件設置、輔助激光打點、打線等多種人性化設計，可為使用者提供便捷的使用體驗。
