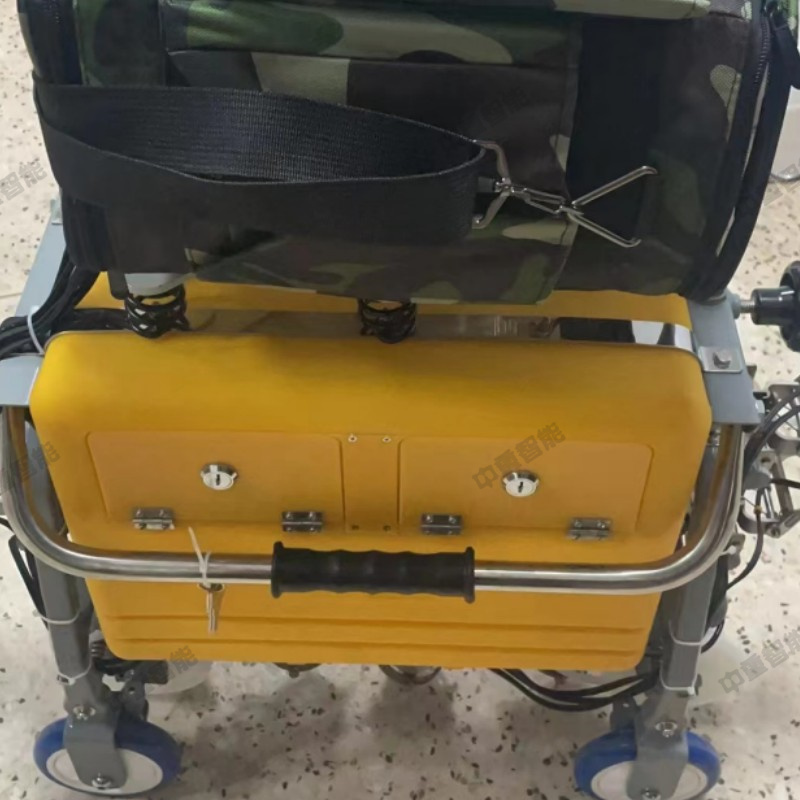

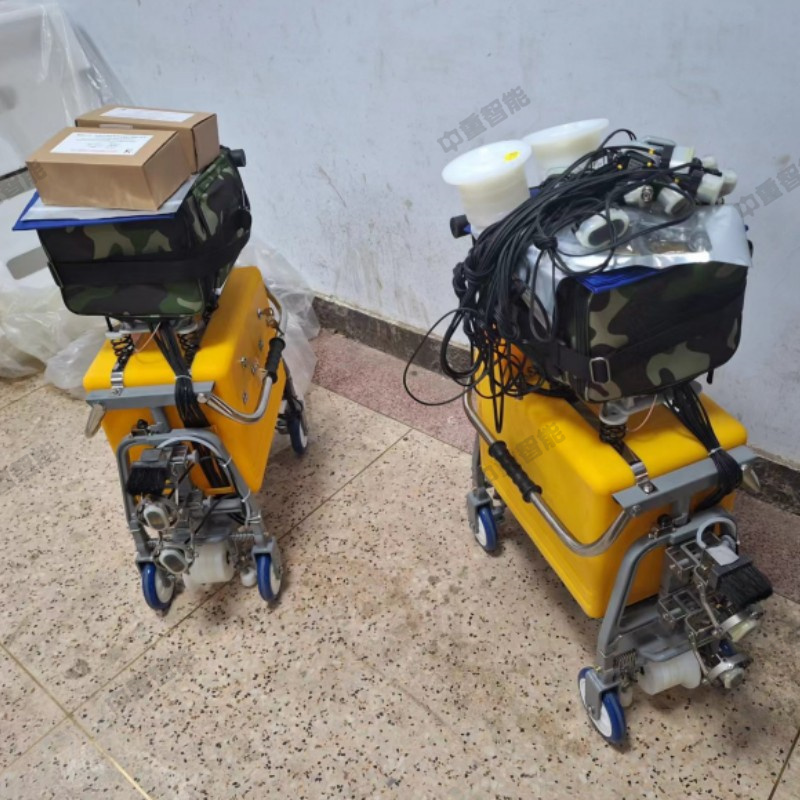

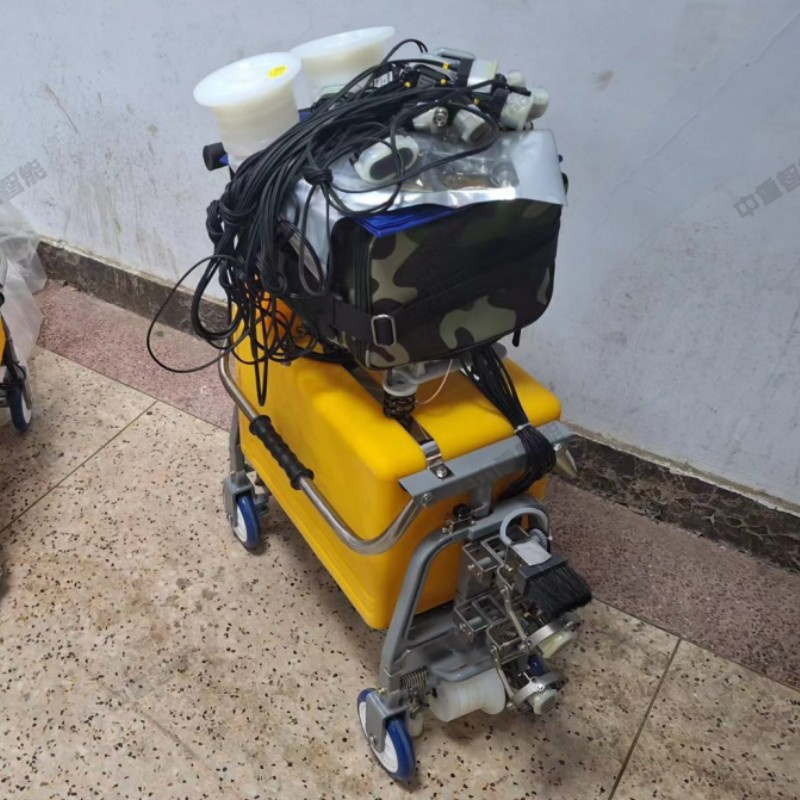

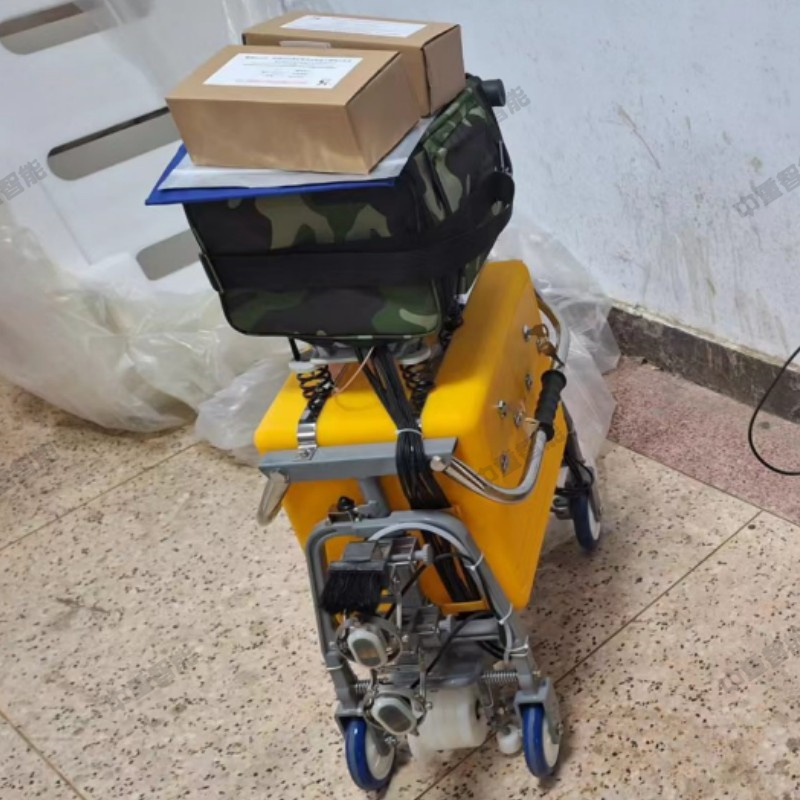

鋼軌探傷儀特點：

1）9+1（校對）個探測通道，其中：0°通道一個；

2）37°通道兩個（前 37°、37°）； 70°通道六個（前 70°、后 70°、前內 70°、前外 70°、后內 70°、后外 70°），這六個探頭可以完整覆蓋整個軌頭。 8.4寸彩色顯示屏,屏幕亮度高，可以顯示 2.2米以上的B 型圖像,可在陽光下清晰顯示圖像，無鏡面反射光。

3)屏幕分辨率 640×480，可以顯示較多的信息，如作業參數等。

4)超聲波 A 型脈沖和 B 型圖像同屏、同步、分區顯示。具有有 A型脈沖顯示、B 型圖像顯示兩個區域和兩個參數區。

5)該儀器配有 40 個軟觸鍵鍵，操作十分簡便，主要功能一鍵操作，可以節省現場操作時間，提高工作效率。 具有探頭自動檢測功能，行進（探傷）作業中如果超聲波 探頭發生故障，可在 3 米內發出提示報警。

6)帶有 GPS 缺陷定位功能。

7)具有全程自動記錄探傷數據功能（作業路線、探傷速度、 時間、報警情況、靈敏度等），每天形成一個獨立的文件，可連續記錄保存 60 天的探傷數據。

8)配套微機播放軟件。探傷作業記錄的數據可以通過播放軟 件進行連續播放和分析。并可以對探傷儀探頭的耦合進行全程評價。

9)環境適應性好，可以在-40～50℃溫度環境下工作。 10)具有全防雨結構。

鋼軌探傷儀主要技術參數如下：

1)探測通道：9+1（校對）個通道。

2)刷屏速度：60Hz/s。

3)探頭工作頻率： 2MHz。

4)重復探測頻率：450Hz（每個通道）。

5)探測范圍： 0～200mm±5mm（43kg/m 和 50kg/m 鋼軌） 0～250mm±5mm（60kg/m 和 75kg/m 鋼軌）

6)探測靈敏度余量： 執行 TB/T 2340-2012

7)動態范圍：≥30dB(抑制小)，2～6dB(抑制大)。

8)水平線性誤差：≤2%。

9)垂直線性誤差：≤15%。

10)增益控制范圍：0～80dB。

11)衰減器誤差：每 12dB 不大于（小于）1dB。

12)報警閾值： 回波大于滿幅度的 70%（A-I 通道反射式報警），回波小于回波滿幅度的 30%。

13)報警頻率： 70 通道：250Hz;37°通道：500Hz;0°通道：1000Hz。

14)全程記錄儲存文件：60 天。

15)動態Ａ脈沖圖像文件：≥600 分鐘。

16)工作電壓：21.6V（6 節 8A/h 聚合物鋰電池串聯）。

17)額定功耗：≤8W。

18)工作溫度：－40℃～50℃。

19)耦合劑容量：18L。

20)重量：25 ㎏（不含耦合劑）。
